Precisie mallen voor structurele componenten voor kleine huishoudelijke apparaten

De uitzonderlijke ervaring met kleine apparaten komt niet alleen voort uit de elegante esthetiek, maar ook uit de efficiënte, stille en betrouwbare samenwerking van duizenden interne structurele precisiecomponenten. De minieme speling van een tandwiel, de precieze kracht van een grendel of de ultieme soepelheid van een luchtkanaal bepalen rechtstreeks het vermogen, het geluidsniveau, de levensduur en de gebruikerservaring van een product. Deze nauwkeurigheidseisen op millimeter- en zelfs micrometerniveau drijven de productie-uitdagingen tot het uiterste.

Door gebruik te maken van de allernieuwste expertise op het gebied van precisie-matrijzen voor auto-onderdelen, brengt Ningbo Weishuo dit meedogenloze streven naar “microscopische precisie” en “functionele betrouwbaarheid” naar de matrijzensector voor kleine apparaten. We begrijpen dat een kleine flits tandwielgeluiden kan veroorzaken, en dat een vervorming van 0,01 mm een ​​kliksluiting onbruikbaar kan maken. De mallen die wij leveren zijn dus meesters op microscopisch gebied. Met behulp van geavanceerde bewerkingsapparatuur en simulatietechnologie vervaardigen we onberispelijke microcaviteiten binnen de kleinste afmetingen, waardoor deze perfectie miljoenen cycli blijft voortduren. Kiezen voor ons betekent kiezen voor een vertrouwde precisiebasis voor de kernfunctionaliteit en duurzame kwaliteit van uw product.

Technische kernkenmerken: Ontworpen voor precisie en duurzaamheid

Microstructuurgieten met nul-defectgarantie
Uitdaging: Onderdelen van kleine apparaten zijn vaak voorzien van microtandwielen met een tandbreedte van minder dan 0,5 mm, dunne wanden met een ultrahoge aspectverhouding en precisieschouders die onzichtbaar zijn voor het blote oog – gevoelig voor korte schoten, spanningsconcentratie of flitslicht.
Oplossing: Om deze gietuitdagingen op microschaal aan te pakken, richten we ons op nauwkeurige controle en systematische optimalisatie, van matrijsontwerp tot procesparameters. Voor mallen verfijnen we de ontwerpen van runners en poorten om ervoor te zorgen dat de smelt soepel en synchroon in elk minuscuul tandprofiel en hoekje vloeit. Een nauwkeurig temperatuurregelsysteem voor structurele componenten voor kleine huishoudelijke apparaten maakt gedifferentieerd lokaal temperatuurbeheer mogelijk, waardoor een evenwichtige koeling wordt bevorderd om stress en vervorming te minimaliseren. Op procesniveau bereiken we door nauwgezette afstemming een optimale balans tussen hoge injectiesnelheid en druk. Gecombineerd met meertraps houddrukstrategieën zorgt dit ervoor dat microstructuren volledig worden gevuld en wordt flitsvorming voorkomen. Het kerndoel is het garanderen van een stabiele, consistente en foutvrije replicatie van deze microscopische precisiekenmerken in elke injectiecyclus, waardoor een solide basis wordt gelegd voor een betrouwbare montage en stille werking van kleine apparaten.

Ultrahoge dimensionale stabiliteit en consistentiecontrole

Uitdaging: Moderne structurele componenten vereisen vaak aanpassing aan verschillende technische kunststoffen (bijvoorbeeld ABS, PC, PA, PPS), waarvan de krimppercentages aanzienlijk variëren van enkele tienden van een procent tot enkele procenten. In mallen met meerdere holtes wordt deze complexiteit van materiaalkrimp verder versterkt, wat gemakkelijk leidt tot schommelingen in afmetingen, gewicht en zelfs mechanische eigenschappen tussen holtes. Dit vormt een directe bedreiging voor de consistentie in de massaproductie en de uitwisselbaarheid van assemblages.
 Oplossing: We overwinnen deze uitdaging door een voorspellend en collaboratief controlesysteem op te zetten op basis van materiaaleigenschappen. Ten eerste simuleren en analyseren we tijdens de vroege stadia van het matrijsontwerp verschillende materialen met behulp van een uitgebreide database met materiaaleigenschappen en krimpmodellen. Op basis van deze analyse implementeren we gedifferentieerde voorcompensatie en uitgebalanceerde ontwerpen voor het poortsysteem (bijvoorbeeld hotrunners), koelkanalen en holteafmetingen, waardoor materiaalkrimpvariaties aan de bron worden tegengegaan. Tijdens de productie maken we gebruik van zeer responsieve temperatuurregeling in meerdere zones en injectiesystemen met gesloten lus om de vul- en drukprocessen voor elke holte onafhankelijk af te stemmen. Dit zorgt ervoor dat de smelt in elke holte identieke omstandigheden ondergaat. Ten slotte garanderen we, door uitgebreide digitale procesmonitoring en gewichtsbeheer van het onderdeel vanaf het eerste onderdeel tot de massaproductie, dat elk onderdeel dat door de matrijs met meerdere holtes wordt geproduceerd, aan dezelfde strenge normen voldoet, ongeacht het gebruikte materiaal, waardoor echte nulvariatie in prestaties en afmetingen wordt bereikt.

Geoptimaliseerd ontwerp voor hoge efficiëntie en geautomatiseerde productie
Uitdaging: De grote vraag naar onderdelen van kleine apparaten vereist matrijzen met uitzonderlijke productie-efficiëntie en automatiseringscompatibiliteit.
Oplossing: Ontwerp gestapelde mallen met 1-cavity-to-2, 1-cavity-to-4, of zelfs hogere holteconfiguraties om de output per injectiecyclus te maximaliseren. Integreer in-mold poorttrimming, automatische detectie en sorteersystemen om volledig geautomatiseerde productie mogelijk te maken.
Geoptimaliseerde runner- en uitwerpsystemen voor het robotisch verwijderen van onderdelen zorgen voor stabiliteit van de productiecyclus.

Typische toepassingsonderdelen en waardevergelijking

Ons serviceproces: flexibel, nauwkeurig en volledig collaboratief

1. Rapid Prototyping & DFM: We bieden snelle ontwerphaalbaarheidsanalyses (DFM) en aanbevelingen voor prototypes op basis van uw concept om de voltooiing van het ontwerp te versnellen.
2. Datagestuurd matrijsontwerp: gebruik maken van professionele software voor volledig 3D-ontwerp, met diepgaande simulatie van stroming, koeling, structurele sterkte en kromtrekken om “bijna productiekwaliteit te bereiken bij de eerste matrijsproef.”
3. Precisiebewerking op micronniveau: Door gebruik te maken van precisieapparatuur in werkplaatsen met temperatuurregeling, garanderen we kritische maattoleranties binnen ± 0,02 mm.

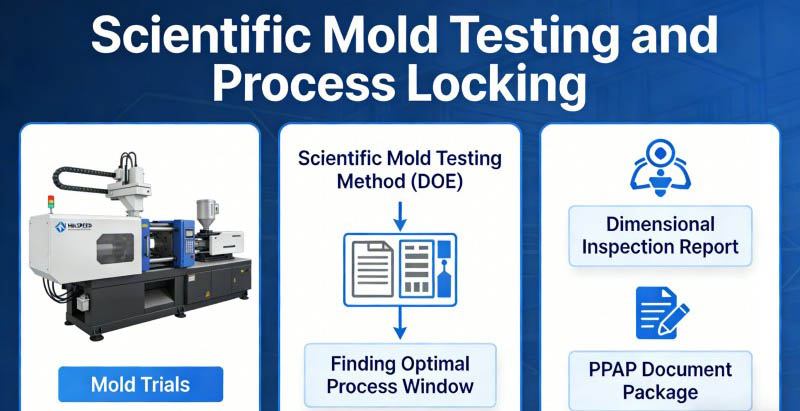

4. Wetenschappelijk proefgieten en procesvergrendeling: Voer proefgieten uit op onze snelle precisie-spuitgietmachines. Gebruik Design of Experiments (DOE) om optimale procesvensters te identificeren en uitgebreide dimensionale inspectierapporten en PPAP-documentatiepakketten te leveren.
5. Productieondersteuning en continue optimalisatie: We bieden ondersteuning voor massaproductie op locatie en voeren voortdurende optimalisatie uit op basis van productiegegevens, waarbij we technische aanbevelingen doen voor productupgrades en kostenreductie.

Veelgestelde vragen (FAQ)

Vraag 1: Welke speciale tegenmaatregelen gebruiken uw mallen voor materialen met een hoog glasvezelversterkingsgehalte (bijvoorbeeld PBT+30%GF) die vaak in kleine apparaten worden gebruikt?
A1: Dit is onze specialiteit. Voor de hoge slijtage en anisotrope krimp van glasvezelmaterialen gebruiken we een gecombineerde strategie: 1) Maatregelen op het gebied van slijtvastheid: zoals vermeld, gebruik van eersteklas slijtvast staal en coatings; 2) Tegenmaatregelen tegen corrosiebestendigheid: gebruik van corrosiebestendig roestvrij staal of coatings om zure stoffen te weerstaan ​​die worden gegenereerd door glasvezelhydrolyse; 3) Krimpcontrole: Nauwkeurige vormstroomanalyse en vormtemperatuurregeling, gecombineerd met sequentiële klep-hotrunner-technologie om de vezeloriëntatie te geleiden, waardoor kromtrekkingsvervorming effectief wordt beheerd.

Vraag 2: Ons nieuwe product vereist meerdere structurele precisiecomponenten. Kunt u een “meerdelige familievorm”-oplossing bieden?
A2: Ja, dit is een gebruikelijk en efficiënt model dat we gebruiken voor klanten met kleine apparaten. Een ‘familiematrijs’ verwijst naar het produceren van meerdere afzonderlijke onderdelen gemaakt van hetzelfde materiaal voor hetzelfde product binnen één enkele mal. Door een nauwkeurig balans- en koelontwerp zorgen we ervoor dat alle onderdelen met verschillende vormen in afzonderlijke holtes aan hun respectieve kwaliteitsnormen voldoen. Dit verlaagt uw investering per matrijs aanzienlijk en verhoogt de productie- en assemblage-efficiëntie.

Vraag 3: Wat is de typische leveringscyclus van matrijzen? Onze productiteraties zijn snel.
A3: Voor kleine precisiemallen met meerdere holtes bedraagt ​​onze standaard leveringscyclus (van ontwerpbevriezing tot T1-proefmatrijs) 8-12 weken. We hebben een projectworkflow met snelle respons opgezet, op maat gemaakt voor de industrie van kleine apparaten, waarbij we gebruik maken van gestandaardiseerde modules en gelijktijdige engineering om de tijdlijnen te comprimeren. Voor urgente behoeften kunnen we versnelde kanalen activeren, zodat deze volledig aansluiten bij uw marktlanceringsschema.

Vraag 4: Kan Weishuo naast mallen ook spuitgietproductie en secundaire verwerking (bijvoorbeeld ultrasoon lassen) voor onderdelen verzorgen?
A4: Ja, we bieden een totaaloplossing voor “matrijzen + producten.” Onze faciliteit herbergt snelle precisiespuitgietmachines van 60 tot 350 ton, specifiek geschikt voor onderdelen van kleine apparaten, aangevuld met een cleanroomomgeving. We integreren ook gebruikelijke secundaire processen zoals ultrasoon lassen, lasergraveren en het inbrengen van schroeven. Dit maakt end-to-end levering mogelijk, van ruwe pellets tot afgewerkte assemblages, waardoor kwaliteitscontrole wordt gegarandeerd en uw supply chain management wordt vereenvoudigd.
