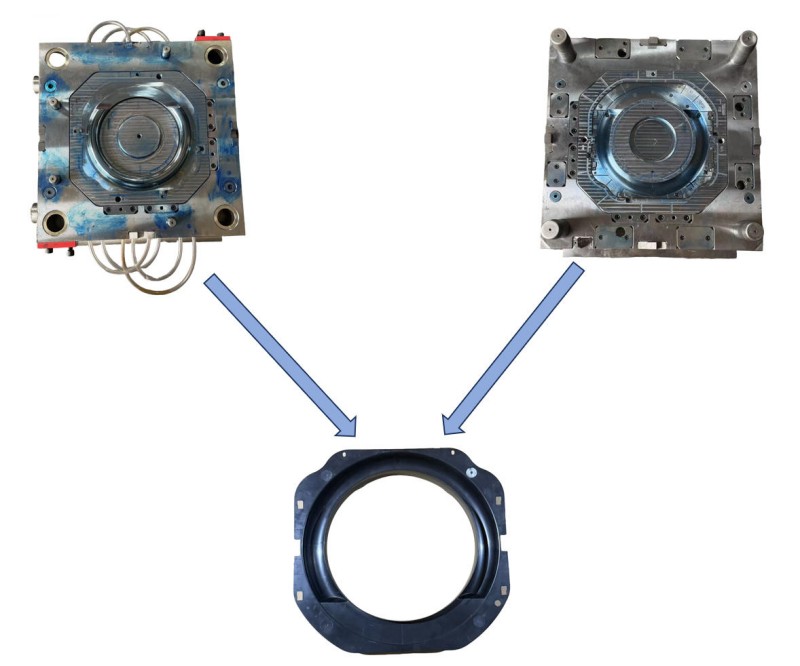

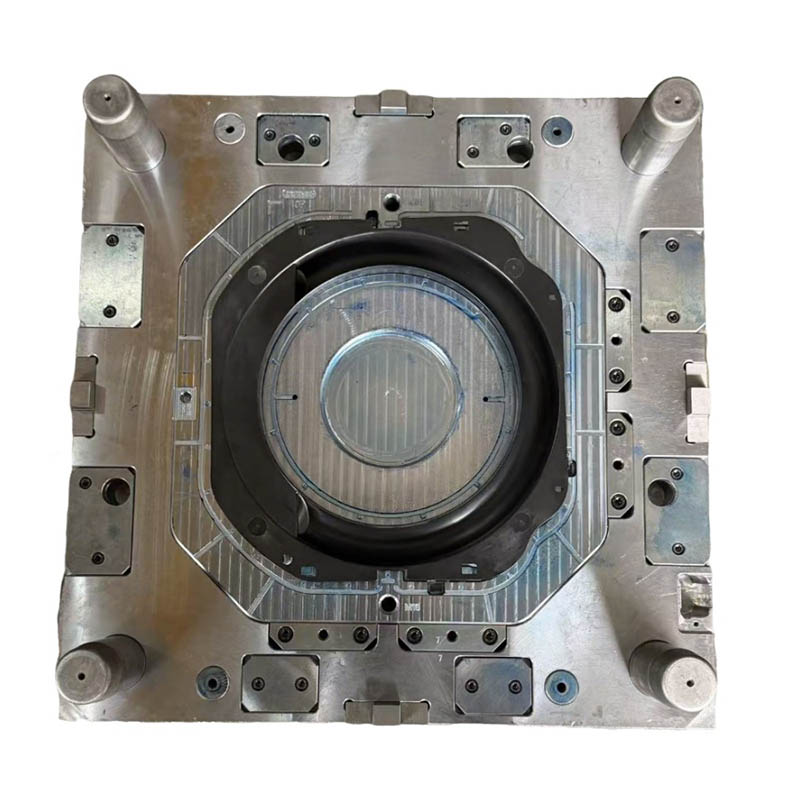

Grote wasmachine deurring spuitgietmatrijs

De grote wasmachinedeurringinjectievorm fungeert als de kritische interface tussen de kast en de glazen deur en heeft een directe invloed op de lekpreventie, geluidsreductie en esthetische aantrekkingskracht van het apparaat. Het vereist een nauwkeurige vorming van de afdichtingslippen, een onberispelijke oppervlakteafwerking en een foutloze montage met uiteenlopende kasttypen ondanks complexe geometrieën.

Op basis van jarenlange praktische ervaring met grote merken apparaten als Samsung, Haier en Hisense, begrijpen we diepgaand de kernvereisten voor massaproductie van deurpakkingen. We leveren niet alleen matrijzen, maar een volwassen systeem dat is afgestemd op ‘stabiele massaproductie’ en ‘kostenbeheersing’. Vanaf de eerste ontwerpfase maken we gebruik van tools zoals matrijsstroomanalyse om de vulbalans en koeluniformiteit te optimaliseren, waardoor kromtrekken en cosmetische defecten fundamenteel worden voorkomen om ervoor te zorgen dat matrijzen bestand zijn tegen productie-uitdagingen op de lange termijn.

Technische kernkenmerken: Ontworpen voor stabiele massaproductie

Uitgebalanceerd koelsysteem dat zorgt voor een consistente afdichtingslip
Uitdaging: Een ongelijkmatige dwarsdoorsnede van de poortring veroorzaakt een snelle afkoeling in dunwandige afdichtingslipgebieden versus een langzamere afkoeling in dikwandige secties. Deze onbalans leidt tot kromtrekken van het product, schommelingen in de afmetingen van de afdichtingslippen en een verminderde betrouwbaarheid van de afdichting op de lange termijn.

Oplossing: Geïmplementeerd gezoneerd differentieel koelontwerp. Belangrijke functionele gebieden zoals afdichtingslippen en montagesleuven zijn voorzien van onafhankelijke, hoogefficiënte koelcircuits. Hierdoor wordt een algeheel thermisch evenwicht bereikt, waardoor krimp en vervorming effectief worden gecontroleerd om de dimensionele stabiliteit van afdichtingscomponenten over elk gegoten onderdeel te garanderen.

Uitgebreide ontluchtingsoplossing om oppervlaktedefecten te elimineren
Uitdaging: Complexe poortringgeometrie met een groot geprojecteerd gebied dat gevoelig is voor luchtinsluiting achter ribben of op gebogen oppervlakken, waardoor zichtbare defecten ontstaan ​​zoals schroeiing, glans of korte schoten die resulteren in afval.
Oplossing: Implementeer een gecombineerd ventilatienetwerk met “scheidingslijnventilatieopeningen + inzetventilatieopeningen + uitwerppinventilatieopeningen.” Op basis van vormstroomanalyse wordt aan alle uiteinden van de smelt nauwkeurige ontluchting geplaatst om een ​​soepele luchtevacuatie uit de holtes te garanderen. Dit elimineert fundamenteel uiterlijke gebreken veroorzaakt door ingesloten lucht en verbetert de first-pass opbrengst.

Uitwerpmechanisme voor het voorzichtig en schadevrij verwijderen van de deurring

Uitdaging: Deurringen maken vaak gebruik van zachte rubberen materialen zoals TPE en zijn voorzien van meerdere ondersnijdingen, waardoor ze gevoelig zijn voor vervorming, krassen of scheuren tijdens het uitwerpen.
Oplossing: Implementeerde een primaire oplossing die “gasondersteunde uitwerping + uitwerpblokken met een groot oppervlak” combineert. Tijdens het openen van de matrijs wordt eerst perslucht geïntroduceerd om vacuümhechting te elimineren, gevolgd door een stabiele en gebalanceerde uitwerpkracht die wordt geleverd door uitwerpblokken met een groot oppervlak. Voor complexe ondersnijdingen werden beproefde oplossingen zoals schuine uitwerpers of interne trekkers gebruikt om een ​​soepele, schadevrije verwijdering van onderdelen te garanderen.

Vormholteproces voor duurzame hoogglans/matte oppervlakteafwerking

Uitdaging: Als buitencomponent heeft de deurring een gelijkmatig glad oppervlak nodig (hoogglans of fijne matte afwerking) dat bestand is tegen slijtage gedurende honderdduizenden gietcycli, waardoor krassen of sleepsporen worden voorkomen die de glans aantasten.
Oplossing: Caviteiten zijn vervaardigd uit hoogwaardig gepolijst staal, geoptimaliseerd voor productie in grote volumes. Door de klant gespecificeerde oppervlakteafwerkingen worden bereikt door middel van gespecialiseerde polijst- of etsprocessen. Bewegende componenten zoals sledes en schuine uitwerpers ondergaan een behandeling met hoge hardheid en een nauwkeurige pasvorm om holtevorming tijdens langdurig gebruik te voorkomen, waardoor een stabiele uiterlijkkwaliteit behouden blijft.

Onze mogelijkheden en serviceproces

Wij bieden end-to-end services, van ontwerp tot levering van massaproductie:

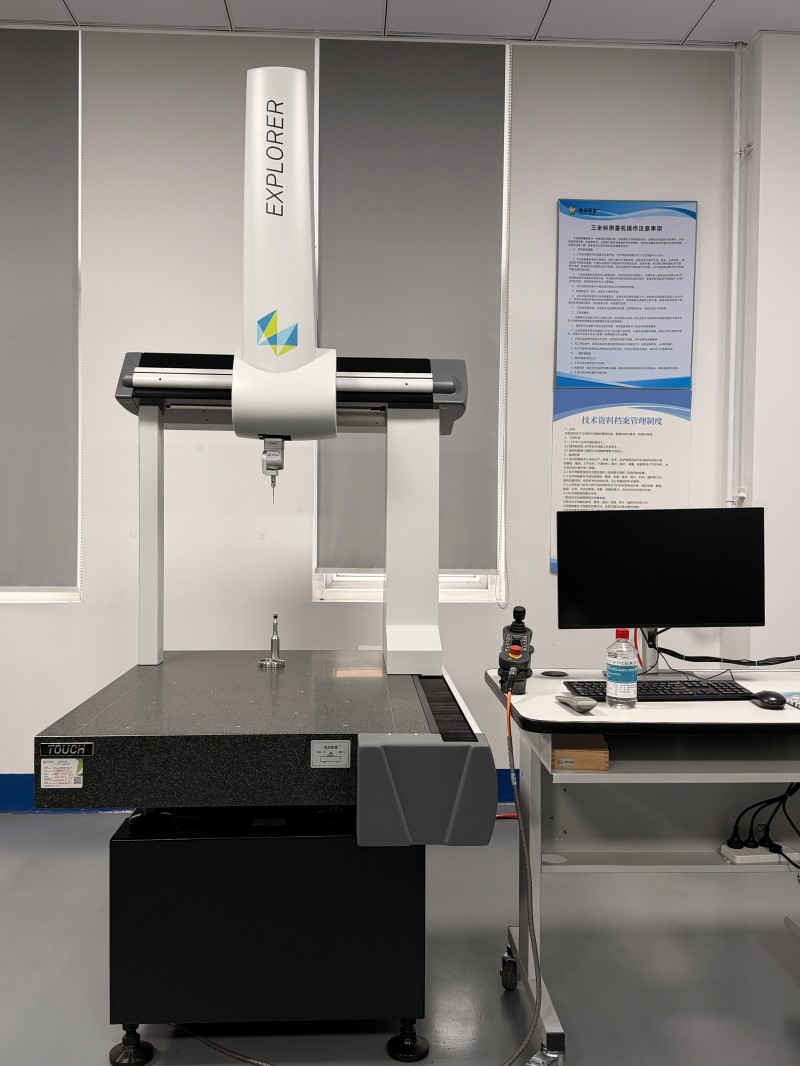

Kwaliteitsborging: Vóór verzending ondergaan kritische afmetingen CMM-inspectie en continue stabiele productietests om betrouwbare massaproductiecapaciteit te garanderen.

Veelgestelde vragen (FAQ)

Vraag 1: Wat is de typische ontwikkelingscyclus voor deurkozijnmallen zoals die worden gebruikt door Haier of Samsung?
A1: Op basis van gevestigde projectervaring bedraagt ​​de standaardcyclus voor een deurkozijnmatrijs ontworpen voor productie in grote volumes (van ontwerp tot T1-monster) ongeveer 8-11 weken. Specifieke tijdlijnen zijn afhankelijk van het aantal caviteiten, de structurele complexiteit en de eisen aan de oppervlakteafwerking.

Vraag 2: Wat is de levensduur en onderhoudscyclus van de mal?
A2: Onze ontwerpdoelen bieden matrijzen die een stabiele productie van meer dan 300.000 cycli mogelijk maken (voor materialen als PP, TPE). Door optimale staalselectie, warmtebehandeling en beschermende ontwerpen voor bewegende delen behouden mallen hun precisie op de lange termijn met goed onderhoud. Wij zorgen voor duidelijke onderhoudsrichtlijnen.

Vraag 3: Hoe zorg je voor montagecompatibiliteit tussen deurringen en wasmachinebehuizingen van verschillende merken?
A3: Ervaring is de sleutel. We hebben talloze deurringmallen ontwikkeld en zijn bekend met de gangbare normen voor de pasvorm van behuizingen. Tijdens de ontwikkeling geven we prioriteit aan het analyseren en valideren van alle installatiepunten, klikafmetingen en afdichtingsliptoleranties. Er wordt een T1-monster verstrekt voor het daadwerkelijk testen van de machineassemblage om de perfecte afstemming te bevestigen.

Vraag 4: Hoe worden ontwerpwijzigingen afgehandeld als dit later in de productlevenscyclus nodig is?
A5: We begrijpen de noodzaak van productiteraties. Ons veranderingsproces is efficiënt en transparant:
U verstrekt de wijzigingsgegevens → We beoordelen de technische implicaties en stellen wijzigingsoplossingen voor met offertes → Na bevestiging implementeren we wijzigingen en voeren we verificatie van de re-molding uit. Wij beschikken over uitgebreide ervaring met het omgaan met veelvoorkomende ontwerpwijzigingen.
