Hot runner precisiecontrolesysteem mallen

Op het gebied van Hot Runner-precisiecontrolesystemen lijken traditionele Cold Runners op onbeheersbare rivieren, die onvermijdelijk schroot, energieverlies en kwaliteitsschommelingen veroorzaken. Hotrunner-systemen vertegenwoordigen daarentegen de precieze kunst van ‘fluid sculpting’, waarbij ervoor wordt gezorgd dat gesmolten plastic in optimale staat blijft voordat het de vormholte bereikt. Deze kerntechnologie maakt nul schroot, korte cycli en hoogwaardige productie mogelijk. De ziel van een uitzonderlijke hotrunner-matrijs ligt echter niet alleen in de hotrunner-componenten, maar ook in het diepgaande begrip, ontwerp, integratie en besturingsmogelijkheden van het hotrunner-systeem.

Ningbo Weishuo tilt hotrunner-technologie naar een strategisch niveau. Wij zijn niet alleen matrijzenmakers, maar ingenieurs en beheerders van het vloeigedrag van kunststof. Door een nauwe samenwerking met 's werelds toonaangevende hotrunner-merken en door gebruik te maken van onze robuuste interne Mold Flow Analysis (CAE)-mogelijkheden, leveren wij op maat gemaakt ontwerp en systeemintegratie. We streven ernaar om elke hotrunner-matrijs te transformeren in een stabiele, efficiënte en intelligente ‘microchemische fabriek’, waardoor een vrijwel perfecte productuitvoer wordt gegarandeerd, vanaf de eerste opname tot honderdduizenden opnames.

Kerntechnologiekenmerken: “Verhitting” overstijgen om “Intelligente Controle” te bereiken

1. Onafhankelijke precisie-temperatuurregelingstechnologie met meerdere zones
Uitdaging: Complexe producten met aanzienlijke variaties in de wanddikte tussen zones vereisen een duidelijke temperatuurcompensatie voor krimp; Warmtegevoelige materialen (bijvoorbeeld PC, PMMA) vertonen een extreme gevoeligheid voor temperatuurschommelingen.
Oplossing: Implementeer systemen voor “onafhankelijke temperatuurregeling per mondstuk” of zelfs “temperatuurregeling voor meerdere segmenten van het mondstuk”. Gebruik verwarmingsspiralen en thermokoppels met hoge respons en hoge stabiliteit, gecombineerd met PID-adaptieve algoritmen, om temperatuurschommelingen op elk controlepunt binnen ±0,5°C strikt te controleren, waardoor de fundamentele thermische omgevingsgarantie wordt geboden voor hoogwaardig gietwerk.
2. Dynamisch druk- en volgordecontrolesysteem
Uitdaging: Ongelijkmatige vulling van holtes in mallen met meerdere holtes, of producten die specifieke vulvolgorden vereisen om laslijnen te elimineren en sterkte te garanderen.

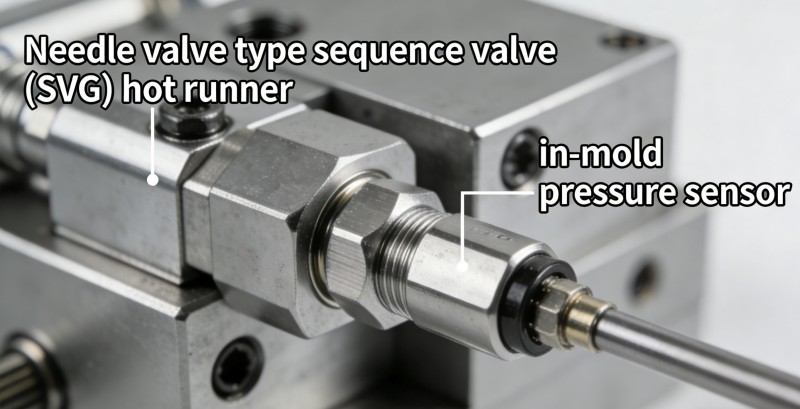

Oplossing: Integreer ‘sequentiële kleppoort (SVG) hotrunners’ met ‘in-mold druksensoren’. Controleer programmatisch de openingsvolgorde en slag van elke kleppoort om de smeltstroompaden actief te begeleiden. Gecombineerd met real-time caviteitsdrukfeedback om de injectieparameters aan te passen, waardoor echt wetenschappelijk vormgeven wordt bereikt.

Runner-systeembalancering en ontwerp van schuifwarmte-optimalisatie

Uitdaging: Een onjuist ontwerp van de runner veroorzaakt oververhitting/degradatie van plastic (gele lijnen, zwarte vlekken) of overmatig verlies van vuldruk.
Oplossing: voer op basis van de gietstroomanalyse een reologische optimalisatie uit van de diameter van het gietkanaal, de overgangshoeken en de mondstukopening. Zorg voor gladde loopwanden, regelbare schuifverwarming en minimale stromingsweerstand. Gebruik voor materialen die gevoelig zijn voor degradatie gespecialiseerde mondstukken met grote openingen en kleine tapse hoeken.

Geïntegreerde intelligente monitoring en preventief onderhoud

Uitdaging: Storingen in het hotrunnersysteem (bijvoorbeeld schade aan de verwarmer, defect aan thermokoppel) zijn moeilijk te voorspellen en leiden vaak tot batchafval.
Oplossing: Integreer een module voor gezondheidsmonitoring van het hot runner-systeem in de matrijs, waardoor realtime monitoring van de stroom-, weerstands-, stroom- en aardingsisolatiestatus voor elk circuit mogelijk wordt. Gegevens worden via een Industrial Internet of Things (IIoT)-interface naar het MES-systeem geüpload, waardoor voorspellend onderhoud mogelijk wordt. Er worden vroegtijdige waarschuwingen gegeven voordat er storingen optreden, waardoor ongeplande downtime wordt geëlimineerd.

De uitzonderlijke waarde van Hot Runner-mallen aantonen

Typische toepassingsgebieden met hoge toegevoegde waarde

Precisie-elektronica en connectoren: meerpolige producten met een fijne steek die geen flits en minimale vormspanning vereisen.
Optische en verlichtingscomponenten: lenzen, lichtgeleiders, enz., die geen vloeisporen, geen rimpelingen, ultrahoge lichttransmissie en maatnauwkeurigheid vereisen.
Medische en verpakkingsapparatuur: dunwandige containers, reageerbuizen, enz., die steriliteit, contaminatievrije eigenschappen, hoge sterkte en gevoeligheid voor restspanning vereisen.
Hoogwaardige esthetische componenten: auto-interieurs, apparaatpanelen, enz., veeleisende klasse A-oppervlakken vrij van laslijnen, zinksporen of andere defecten.

5. Ons serviceproces: van thermische analyse tot stabiele massaproductie

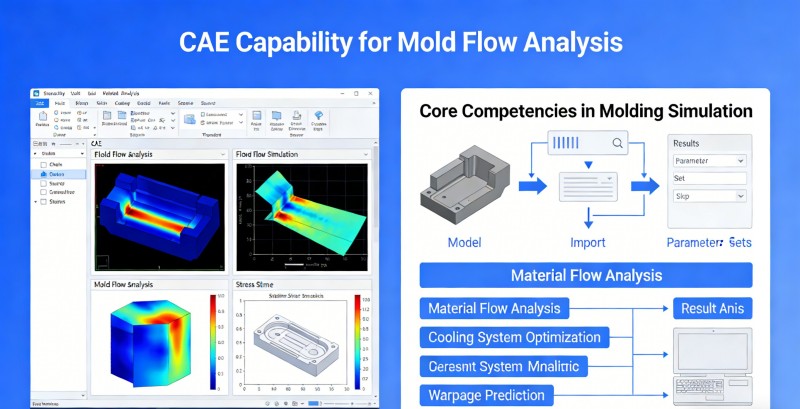

1. Diepgaande Mold Flow Analysis (CAE): Voer uitgebreide hotrunner-systeemsimulaties uit voorafgaand aan het matrijsontwerp om vulling, houddruk, koeling, kromtrekken en schuifwarmte te voorspellen, waardoor de lay-out en afmetingen van de spuitmonden worden geoptimaliseerd.
2. Systeemselectie en aangepast ontwerp: Selecteer of pas op basis van analyseresultaten en productkenmerken het meest geschikte hotrunnermerk en -model aan (pinklep/open, groot mondstuk/micromondstuk).
3. Geïntegreerd ontwerp en precisiebewerking: Gecentreerd rond het hot runner-systeem voeren we holistisch matrijsontwerp uit, waarbij structuur, koeling en ontluchting worden geïntegreerd, waardoor uiterst nauwkeurige installatietoleranties tijdens de bewerking worden gegarandeerd.
4. Thermische balancering en procesoptimalisatie ter plaatse: Hotrunner-specialisten werken samen met spuitgietingenieurs voor een nauwgezette afstemming ter plaatse van temperatuur, druk en timing om het optimale procesvenster te bepalen.
5. Technische ondersteuning en datadiensten op lange termijn: Bied doorlopende onderhoudsbegeleiding en ondersteuning bij het oplossen van problemen voor hot runner-systemen, samen met rapporten over kritische procesgegevens tijdens de productie.

Veelgestelde vragen (FAQ)

Vraag 1: Hotrunner-matrijzen vereisen een hogere initiële investering. Hoe berekent u hun Return on Investment (ROI)?
A1: ROI-berekening vereist uitgebreide overweging: 1) Materiaalbesparingen: jaarlijkse verlaging van de grondstofkosten; 2) Efficiëntiewinst: extra output door kortere cyclustijden; 3) Verbetering van de opbrengst: kostenbesparingen door minder afval; 4) Besparingen na verwerking: geëlimineerde arbeids- en energiekosten voor het malen en drogen van runnermateriaal. Voor productie in grote volumes, dure grondstoffen of producten met strenge kwaliteitseisen kan de extra investering in hotrunner-matrijzen doorgaans binnen 6-18 maanden worden terugverdiend. We kunnen een gedetailleerd ROI-analysemodel leveren.

Vraag 2: Zijn hotrunnersystemen gevoeliger voor lekkage (druppelen) of verstopping?
A2: De risico's zijn extreem laag door nauwkeurig ontwerp en controle. Lekkage komt voornamelijk voort uit onvoldoende nauwkeurigheid van de pasvorm tussen mondstuk en mal of temperatuurinstabiliteit, die we aanpakken via precisiebewerking en gesloten temperatuurregeling. Verstopping is vaak het gevolg van onjuiste temperatuurinstellingen die materiaaldegradatie of onjuiste uitschakelprocedures veroorzaken. We stellen gestandaardiseerde SOP's op voor het opstarten, afsluiten en materiaalwisseling, en raden aan om speciale hotrunner-reinigingsmiddelen te gebruiken voor regelmatig onderhoud om een ​​systeemstroom op de lange termijn te garanderen.

Vraag 3: Zijn hotrunner-mallen geschikt voor producten die frequente kleurveranderingen vereisen?
A3: Ja, maar vereist een wetenschappelijke benadering. Bij frequente kleurwisselingen moet restmateriaal in het hotrunnersysteem volledig worden verwijderd. We raden aan om een ​​“snelle kleurverandering hot runner”-ontwerp te gebruiken, zoals het gebruik van torpedo-stijl spuitmonden met een sterk kleurveranderingsvermogen en het optimaliseren van de oppervlakteafwerking van runnerwanden. Daarnaast bieden we gevalideerde, efficiënte kleurwisselprocedures om de wisseltijd en materiaalverspilling tot een minimum te beperken.

Vraag 4: Met welke hotrunner-merken werkt u voornamelijk samen? Kunt u ons voorkeursmerk voor bestaande apparatuur onderbrengen?
A4: We onderhouden stabiele partnerschappen met merken, waaronder YUDO (Hot Tech). We kunnen het meest geschikte merk aanbevelen op basis van uw productvereisten, budget en bestaande apparatuurinterfaces. We zijn ook volledig in staat om andere gespecificeerde hotrunnersystemen te integreren om een ​​naadloze compatibiliteit tussen de matrijs en uw fabrieksapparatuur te garanderen.
